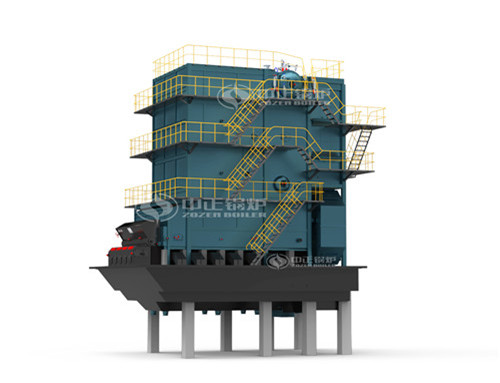

SHL生物质链条炉蒸汽锅炉

简介：SHL型散装蒸汽锅炉具有出力足，升温快，热效率高，煤种适应性强，安全可靠的特点。

SHL生物质链条炉蒸汽锅炉原理

SHL型散装蒸汽锅炉系双锅筒横向布置自然循环水管锅炉。锅炉由前后左右水准壁组成的炉膛和由上下锅筒与对流管束组成的锅炉本体，尾部设有省煤器、空气预热器，燃烧设备为为鳞片式炉排，无级调速控制，散装出厂，现场组装砌筑。

钢板下料、圈圆、管板钻孔等关键加工工艺全采用先进的数控加工工艺，减少组装应力，延长锅炉使用寿命。前后烟箱面板采用数控等离子切割机切割，整齐美观。

全自动运行，燃烧，水位，温度及蒸汽压力均自动调节、自动保护。烟箱门采用铰链结构，窗户式开启，便于检修、清查、清理。

烟管与管板的焊接采用先预胀，消除管与管板的间隙，再采用氩弧自动焊的焊接工艺。有效的消除应力，延长锅炉使用寿命。锅炉纵、环缝焊接均采用先进的埋弧自动焊工艺，保证焊接质量。所有纵、环缝焊均进行100%的射线探伤。

采用优质的硅酸铝纤维，再用耐火泥保温，炉体温度控制在45℃以下，有效的控制热损失。充足的蒸汽储藏空间和受热面，令锅炉能高效率地产生较高的热功率和高品质的蒸汽。

锅炉型号		SHL10-1.25-M SHL10-1.60-M SHL10-2.45-M	SHL15-1.25-M SHL15-1.60-M SHL15-2.50-M	SHL20-1.25-M SHL20-1.60-M SHL20-2.50-M	SHL25-1.25-M SHL25-1.60-M SHL25-2.50-M	SHL30-1.25-M SHL30-1.60-M SHL30-2.50-M	SHL35-1.25-M SHL35-1.60-M SHL35-2.50-M
额定蒸发量/（t/h） Rated evaporation capacity		10	15	20	25	30	35
工作压力（MPa） Pressure		1.25/1.6/2.45/	1.25/1.6/2.5/	1.25/1.6/2.5/	1.25/1.6/2.5/	1.25/1.6/2.5/	1.25/1.6/2.5
蒸汽温度（℃） Steam temperature/Rated output water temperature		194/204/225/	194/204/225/	194/204/225/	194/204/225/	194/204/225/	194/204/225
给水温度/回水温度（℃） Feed water/return water temperature		105	105	105	105	105	105
适用燃料 Available Fuel	生物质 Biomass	生物质成型颗粒燃料/Biomass particle fuel
适用燃料 Available Fuel	应用基底位发热值（KJ/kg）Low heating value	16240
锅炉热效率（%） Thermal efficiency		81.0	81.0	81.5	81.6	82.0	82.0
锅炉燃料消耗量（kg/h） Fuel consumption		1860	2790	3720	4650	5580	6510
