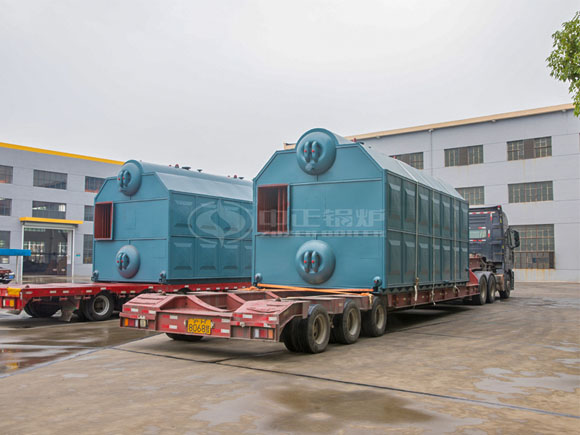

SZL型系列双锅筒纵置式链条炉排水管蒸汽和热水锅炉，采用快装或组装结构。4~6t/h为快装水管结构，在厂内全部整装后出厂;6~35t/h由上下二大件组成，上部大件为本体受热面，下部大件为燃烧设备。锅炉本体的前端为四周布置的水冷壁上部与锅筒连接下部与集箱连接组成燃烧室，以吸收炉膛辐射热，其后端在上下锅筒之间布置密集的对流管束，燃烧后的高温烟气经过二次回程横向冲刷对流受热面后引至单独布置的省煤器，最后进入除尘器经烟囱排出。
钢板下料、圈园、锅筒、管板钻孔等关键加工工艺全采用先进的数控加工，减少组装应力，延长锅炉使用寿命。
锅炉纵、环缝，管子和锅筒内侧的焊接，管子和法兰焊接等所有重要部位的焊接均采用埋弧自动焊，或气体保护焊等自动化焊接工艺，保证焊接质量。所有纵环焊缝均进行100%的射线探伤。
根据不同吨位，炉排从前到后设置不同数量的独立风仓。 ·用户可以根据不同的燃烧情况合理分配给风，确保燃料的燃烧充分。
分级送风，特殊炉拱结构，Nox排放低至100mg/m3
|
SZL6-1.25-M SZL6-1.60-M SZL6-2.45-M |
SZL8-1.25-M SZL8-2.45-M |
SZL10-1.25-M SZL10-1.60-M SZL10-2.45-M |
SZL20-1.25-M SZL20-1.60-M SZL20-2.45-M |
SZL30-1.25-M SZL30-1.60-M SZL30-2.45-M |
||||||||||
|
额定蒸发量（t/h/） |
6 |
8 |
10 |
20 |
30 |
|||||||||
|
工作压力（MPa） |
1.25/1.6/2.45 |
1.25/1.6/2.45 |
1.25/1.6/2.45 |
1.25/1.6/2.45 |
1.25/1.6/2.45 |
|||||||||
|
蒸汽温度 |
194/204/225 |
194/204/225 |
194/204/225 |
194/204/225 |
194/204/225 |
|||||||||
|
给水温度 |
20 |
20 |
20 |
20 |
20 |
|||||||||
|
受热面积（㎡） |
本体 |
辐射 |
24.5 |
26.1 |
23.4 |
61.5 |
109.21 |
|||||||
|
对流 |
119.0 |
184.0 |
227.9 |
346.2 |
549.8 |
|||||||||
|
省煤器（㎡） |
130.8 |
130.8 |
244.16 |
472.0 |
330.4 |
|||||||||
|
7.62 |
10.5 |
11.8 |
20.8 |
28.1 |
||||||||||
|
适用燃料 |
煤 |
AII、P、WII |
||||||||||||
|
应用基底位发热值（KJ/kg） |
21000 |
|||||||||||||
|
锅炉燃料消耗量（kg/h） |
1122 |
1488 |
1860 |
3600 |
4340 |
|||||||||
|
锅炉热效率（%） |
82.8 |
83.2 |
83.2 |
85.8 |
86.0 |
|||||||||
|
最大运输重量（t） |
21 |
25 |
28 |
30 |
31 |
|||||||||
|
最大运输尺寸LxWxH(m) |
7.0x2.7x3.5 |
6.9x3.2x5.3 |
7.9x3.3x3.5 |
11.0x3.2x3.5 |
9.9x3.3x3.6 |
|||||||||
